AÇIKLAMA
Özellikler

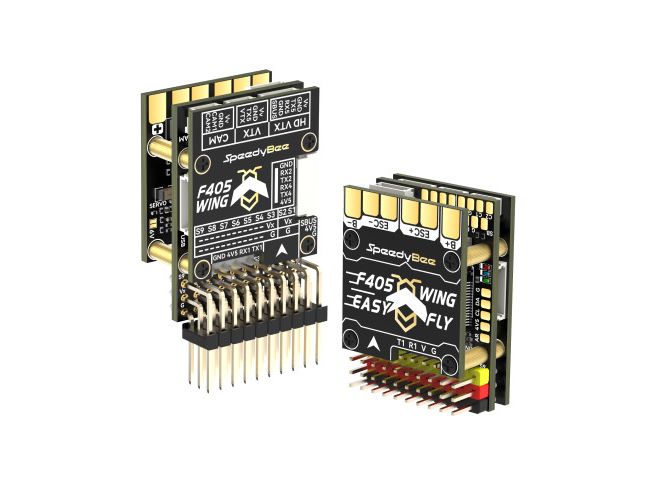

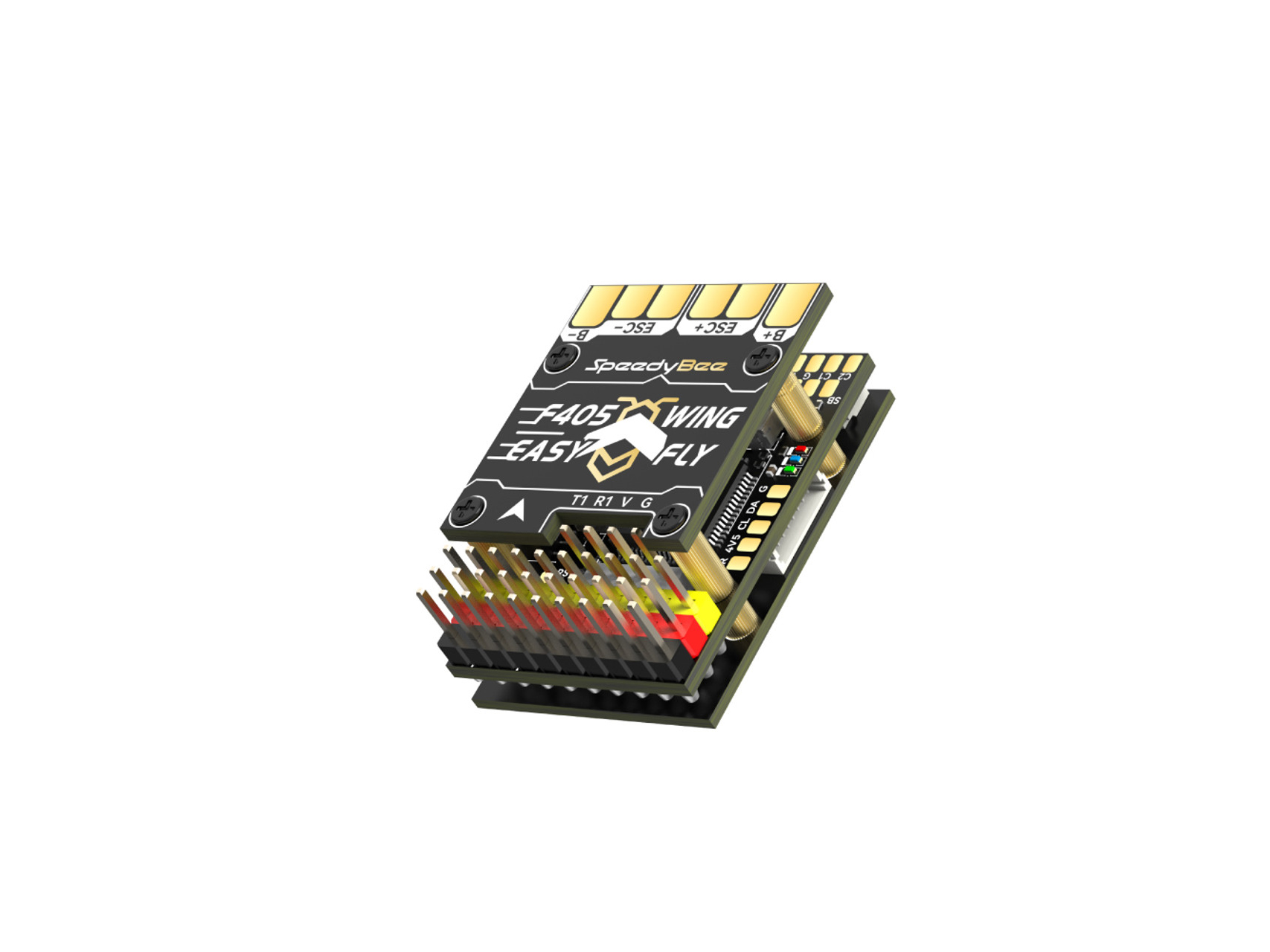

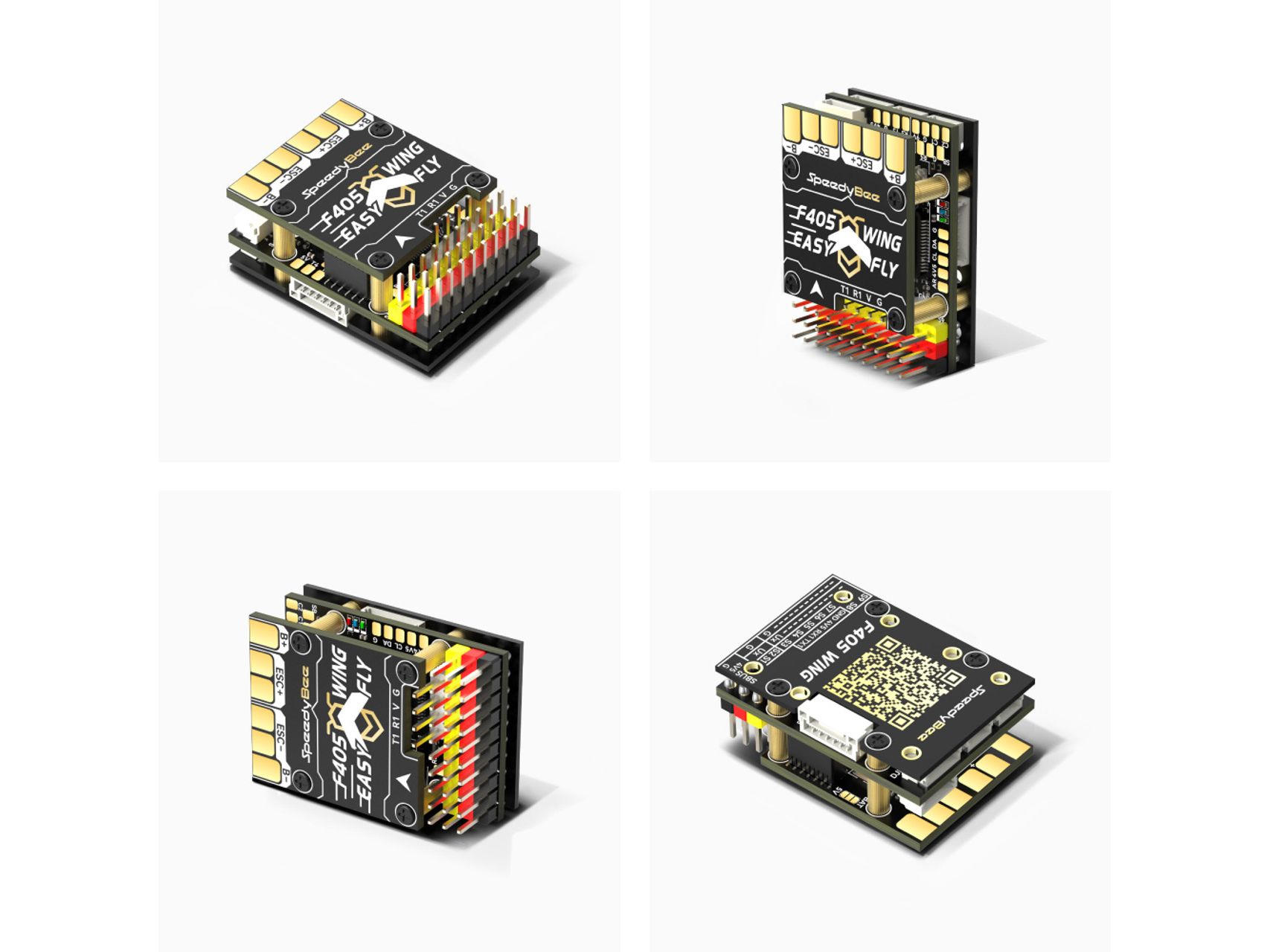

| Ürün adı | SpeedyBee F405 WING MINI FC kartı |
| MCU | STM32F405, 168MHz, 1MB Flaş |
| IMU(Jiroskop ve İvmeölçer) | ICM-42688-P |
| Barometre | SPL006-001 |
| OSD Çipi | AT7456E |
| Siyah kutu | MicroSD Kart Yuvası |
| UART | 6 set (USART1, USART2, USART3, UART4, UART5, UART6 - Kablosuz kart Telemetri bağlantısı için ayrılmıştır) |
| I2C | 1x Manyetometre, dijital hava hızı sensörü için kullanılır |
| ADC | 4x (VBAT, Akım, Analog RSSI, Analog Hava Hızı) |
| PWM | 12x (9x pin başlıkları + 2x lehim pedleri + 1x "LED" ped) |
| ELRS/CRSF Alıcısı | Desteklenir, UART1'e bağlanır |
| SBUS | SBUS girişi için dahili invertör (UART2-RX) |
| LED | FC DURUMU (Mavi, Yeşil) ve 3V göstergesi (Kırmızı) için 3.3x LED |
| Analog RSSI | Destekleniyor, "RS" olarak adlandırılıyor |
| Çift Analog Kamera Değiştirme | Varsayılan olarak Kamera1 Video Girişi (C1) şeklindedir. ArduPilot Rölesi veya INAV Modları/KULLANICI'yı kullanarak C1 ve C2 arasında geçiş yapın. Her iki kamera da aynı video formatına (PAL veya NTSC) sahip olmalıdır. |
| Desteklenen FC Ürün Yazılımı | INAV: SpeedyBeeF405WING (varsayılan) ArduPilot: SpeedyBeeF405WING |
| Ağırlık | 5.6g |
| Ürün adı | SpeedyBee F405 WING MINI PDB kartı |
| Giriş Gerilimi Aralığı | 7~26V (2~6S Lipo) |
| Akü Gerilim Sensörü | FC kartı VBAT'a bağlanın, 1K:10K (INAV'da Ölçek 1100, ArduPilot'ta BATT_VOLT_MULT 11.0) |
| Akü Akım Sensörü | 80A sürekli, 150A tepe FC kartına bağlantı Akımı (INAV'da ölçek 195, ArduPilot'ta 50 A/V) |
| TVS Koruyucu diyot | Evet |
| FC BEC çıkışı | Çıkış 5.2V +/- 0.1V DC Sürekli akım 2 Amper, 3A Tepe FC, Alıcı, GPS modülü, Hava Hızı Sensörü, Telemetri modülü için tasarlanmıştır |
| VTX ve Kamera güç kaynağı | VTX güç arayüzü Vv iki güç kaynağı seçeneği sunar: doğrudan akü voltajı veya entegre BEC 5V (5V4A Servo BEC voltajını paylaşır) Varsayılan olarak akü voltajına ayarlıdır (VTX ve kamera giriş voltajı aralığının uyumlu olduğundan emin olun) Pad jumper ile 5V güç kaynağına geçiş mümkündür (Servo BEC çıkışı kullanılarak) (Bu yöntemi kullanıyorsanız hem servo hem de VTX için mevcut gereksinimlerin yeterli olduğundan emin olun) |
| Servo BEC çıkışı | Çıkış 5V +/- 0.1V DC Sürekli akım 4 Amper, 5A Tepe Gerilimi ayarlanabilir, 5V Varsayılan, 6V jumper aracılığıyla Servolar için tasarlanmıştır. |
| Ağırlık | 5.5g |
| Ürün adı | SpeedyBee F405 WING MINI Kablosuz USB Genişletici |
| Kablosuz Yapılandırma (modları değiştirmek için BOOT düğmesine 6 saniye boyunca uzun basın) INAV: Lütfen UART 6'daki MSP anahtarının açık olduğundan ve 115200 baud hızına ayarlandığından emin olun. ArduPilot: Lütfen Seri 6'nın baud hızı 115200 ve Mavlink2 protokolüne ayarlandığından emin olun. | BLE modu, Speedybee uygulamasına bağlanın |
| Wi-Fi (AP) modu, Speedybee APP, QGroundControl APP, MissionPlanner vb. uygulamalara bağlanabilmektedir. WiFi: Speedybee eFLY-WIFI Şifre: 88888888 | |
| Wi-Fi (STA) modu, QGroundControl APP, MissionPlanner vb.'ye bağlanabiliyor. Adım 1: Kişisel Erişim Noktasını açın; Adım 2: Hotspot'u ayarlayın, İSİM/Cihaz Adı/Hotspot adı/vb.'yi bulun. Adım 3: mevcut adı eFLY olarak değiştirin ve şifre: 88888888 | |
| Kablosuz kapalı modu | |
| USB Bağlantı Noktası Türü | C Tipi |
| Buzzer | 5V Aktif Buzzer |
| Ağırlık | 3.2g |
